Anti-twisting Galvanized Steel Wire Rope
حبل سلك فولاذي مضفور بـ 12 سلك (ضفيرة) مع مقطع عرضي سداسي
حبل سلك فولاذي مضفور بـ 18 سلك (ضفيرة) مع مقطع عرضي سداسي
حبال صلب مجلفنة مضادة للالتواء (واير صلب مجدول)
Anti-twisting Galvanized Steel Wire Rope
يتألف هذا النوع من حبل السلك الفولاذي المضفور المضاد للالتواء من خيوط مجدولة زوجية من الأسلاك الملتوية مع نفس القطر، كما يتيح الجمع بين عدد متساوي من خيوط التمديد اليمنى وخيوط التمديد اليسرى ثباتًا عاليًا للخاصية غير الدورية، وبالتالي يمنع الحبل السلكي من الدوران الشعاعي.
فضلاً عن ذلك، تتوفر حبال الأسلاك الفولاذية المضفورة المضادة للالتواء في المقطع العرضي السداسي والمقطع العرضي المربع، كما يمكن توفيرها بـ 8 خيوط (أسلاك، ضفيرة) و12 (سلك، ضفيرة) أو 18 (سلك، ضفيرة). كما تجدر الإشارة إلى أن الحبل الفولاذي المضفر الأكثر استخدامًا هو حبل أسلاك الفولاذ المضفر المكون من 12 سلك مع مقطع عرضي سداسي. وبالنسبة لمواد الصنع، فإن جميع حبال الأسلاك الفولاذية المضفرة المضادة للالتواء مصنوعة من أسلاك فولاذية عالية القوة مجلفنة على الساخن بشكل عام وذلك لضمان أداء ممتاز لمقاومة الصدأ والتآكل، كما يتم تسليمها على بكرات فولاذية بأحجام مختلفة لتسهيل مهام النقل والتحميل والتفريغ. وفوق كل ذلك، يمكن تزويد البكرة الفولاذية بلوحة عرضية حسب طلب العميل.
تُستخدم هذه النوعية من حبال السلك الفولاذي المضفر المضاد للالتواء على نطاق واسع كحبل سلك دليلي أو واير سحب في أعمال الانشاءات لخطوط النقل العلوية أو خطوط الجهد العالي، كما أنها مناسبة لمد كابلات النقل تحت الأرض.

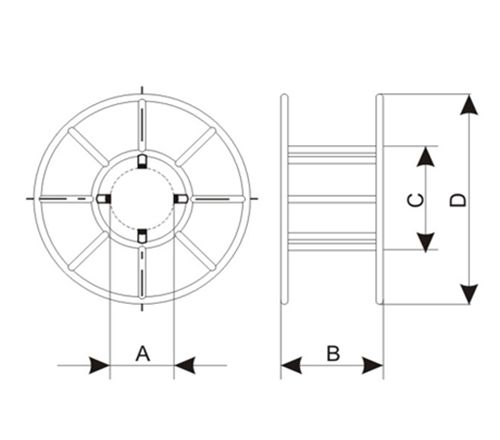

أبعاد البكرة

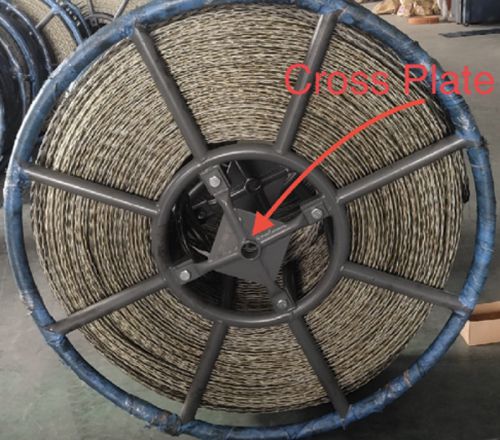

بكرة مع قرص تقاطعحبل صلب مجدول (مضفور) بـ 12 ضفيرة مع مقطع عرضي سداسي / مربع
| الموديل | قطر الحبل (mm) | قوة تحمل الكسر (kN) | قطر الضفيرة (الجدلة) (mm) | طول الضفيرة (m) | الوزن (kg /m) | قطر شفة البكرة (mm) |
| 09 | 54 | 2.0 | 1000 / 2000 | 0.26 | 850 / 1100 | |
| 10 | 72 | 2.3 | 1000 / 2000 | 0.35 | 850 / 1100 | |
| 11 | 85 | 2.5 | 1000 / 2000 | 0.41 | 1100 / 1250 | |
| 12 | 100 | 2.7 | 1000 / 2000 | 0.48 | 1100 / 1400 | |
| 13 | 125 | 3.0 | 1000 / 2000 | 0.57 | 1100 / 1400 | |
| 14 | 150 | 3.3 | 1000 | 0.72 | 1100 | |
| 15 | 170 | 3.5 | 1000 | 0.80 | 1250 | |
| 16 | 182 | 3.6 | 900 / 1000 | 0.84 | 1250 | |
| 18 | 215 | 4.0 | 900 / 1000 | 1.03 | 1250 / 1400 | |
| 18 | 230 | 4.0 | 800 / 1000 | 1.04 | 1250 / 1400 | |
| 20 | 280 | 4.5 | 800 / 1000 | 1.32 | 1400 | |
| 22 | 320 | 4.8 | 800 / 900 | 1.48 | 1400 | |
| 24 | 375 | 5.2 | 700 / 800 | 1.77 | 1400 | |
| 26 | 420 | 5.5 | 700 / 800 | 1.99 | 1400 / 1600 | |
| 27 | 460 | 5.8 | 600 / 700 | 2.20 | 1400 / 1600 |
حبل صلب مجدول (مضفور) بـ 18 ضفيرة مع مقطع عرضي سداسي
| الموديل | قطر الحبل (mm) | قوة تحمل (الحمولة) (kN) | قطر الضفيرة (الجدلة) (mm) | طول الضفيرة (m) | الوزن (kg /m) | قطر شفة البكرة (mm) |
| 22 | 360 | 4.0 | 800 / 900 | 1.59 | 1400 | |
| 24 | 385 | 4.3 | 700 / 800 | 1.78 | 1400 | |
| 26 | 421 | 4.5 | 700 / 800 | 1.98 | 1400 / 1600 | |
| 27 | 480 | 4.8 | 600 / 700 | 2.22 | 1400 / 1600 | |
| 28 | 515 | 5.0 | 500 / 600 | 2.45 | 1400 / 1600 | |
| 30 | 560 | 5.2 | 500 / 600 | 2.66 | 1400 / 1600 | |
| 32 | 630 | 5.5 | 400 / 500 | 2.98 | 1400 / 1600 | |
| 33 | 690 | 5.8 | 400 / 500 | 3.30 | 1400 / 1600 |
بكرة فولاذية (بكرة)
| الموديل | قطر شفة البكرة (mm) | مسار البكرة (mm) | قطر البكرة (الأسطوانة)/ المسافة العرضية (mm) | الممر (القطر الخارجي /السماكة mm) ) | الوزن (kg) |
| 850 | 450 | 400 / 250 | 42 / 2.8 | 40 | |
| 1100 | 560 | 570 / 420 | 42 / 2.8 | 58 | |
| 1250 | 560 | 570 / 420 | 48 / 3.0 | 68 | |
| 1400 | 560 | 570 / 420 | 48 / 3.0 | 76 | |
| 1600 | 560 | 570 / 420 | 48 / 3.5 | 98 |
