بكرات توتير كابلات هوائية (بكرات خطوط النقل الكهربائية)

Aerial Roller/Stringing Block/Running Out Block

كتلة بكرة التوتير لأسلاك وكابلات الجهد العالي (بكرة توتير الكابلات والموصلات العلوية)

بكرات توتير
استفسار

بكرات توتير كابلات هوائية (بكرات خطوط النقل الكهربائية)

Aerial Roller/Stringing Block/Running Out Block

كتلة بكرة التوتير لأسلاك وكابلات الجهد العالي (بكرة توتير الكابلات والموصلات العلوية)

تتميز بكرة التوتير بأنها مكونة من حزمة مفردة أو حزم أكثر وإطار فولاذي، كما تُصنع مادة الحزم بشكل عام من النايلون أو سبائك الألومنيوم والإطار الفولاذي مجلفن أو مغطى بطبقات. كما تجدر الإشارة إلى أن شركتنا توفر بكرات التوتير بحزمة واحدة وثلاث حزم وخمسة حزم لتلائم توتير موصل واحد أو اثنين أو ما يصل إلى خمسة خطوط موصلات مجمعة. وفضلاً عن ذلك، يمكن تصنيع العجلة المركزية لكتلة البكرة من الفولاذ المصبوب لتقليل التآكل المنزلق الناتج عن مرور الحبل السلكي عبر العجلة المركزية، وبالتالي زيادة موثوقية كتلة التوتير لتقاوم مختلف الظروف البيئية حتى ظروف الطقس شديدة البرودة أو الطقس الحار.

التطبيق

تتوفر بكرات التوتير بحزم واحدة وثلاث حزم وخمس حزم، حيث تُستخدم للموصل الواحد وموصلين أو ثلاث موصلات مجمعة وأربعة أو خمس موصلات مجمعة.
كما أنه وبعد تعليقه على برج الطاقة، تسمح كتلة التوتير (بكرة التوتير) بحبل سلكي مضاد للالتواء وأدوات أخرى لجذب الموصلات نحو برج الطاقة من خلال أخدود العجلة الخاص ببكرة التوتير.

الخواص الفنية

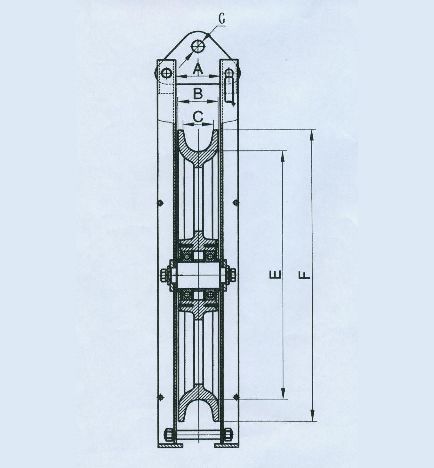

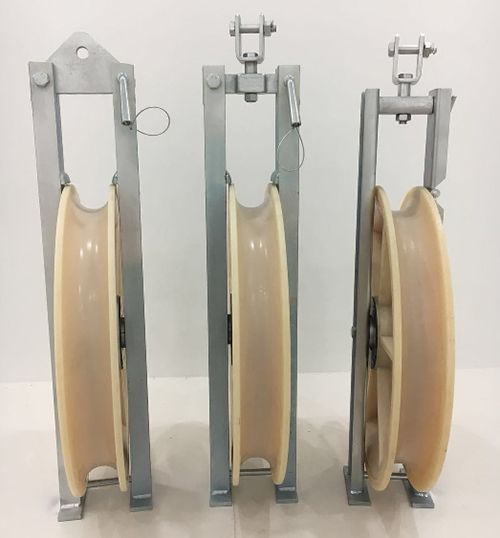

بكرة توتير بعجلة واحدة من النايلون

بكرة توتير بعجلة واحدة من النايلون
بكرة توتير بعجلة واحدة من النايلون
الموديل أقصى قطر للحبل السلكي (السلك) القابل للتطبيق ( mm ) الأبعاد (mm) F/E/B/C/A SWL/BL/PL (kN) الوزن (kg)
ACSR/ AAAC/ACAR, etc. OPGW GSW/ACS, سلك أرضي
AR1-27N 25.20 n/a 16.0 270 /200/60/42/70 20 / 50 / 30 6
AR1-32N 26.91 8.5 17.0 320 /240/80/62/90 20 / 50 / 30 8 - 10
AR1-40N 28.00 11.5 18.0 400 /314/80/62 /90 20 / 55 / 30 12 - 14
AR1-44N 29.14 12.5 20.0 440 /350/80/62 /90 20 / 60 / 30 14 - 16
AR1-50N 30.96 14.0 n/a 508/408/100/78/110 20 / 60 / 30 21 - 23
AR1-66N 32.00 18.0 n/a 660/560/100/78/114 20 / 60 / 30 28 - 33
AR1-75N 35.60 19.0 n/a 750/640/110/88/126 30 / 90 / 45 36 - 41
AR1-80N 36.23 20.0 n/a 800/693/115/92/131 33 / 99 / 50 42 - 46
AR1-82N 38.40 21.0 n/a 822/710/110/88/126 40 / 120 / 60 45 - 50
AR1-91N 42.00 22.0 n/a 916/800/110/88/126 45 / 135 / 68 50 - 55
AR1-91W 42.00 22.0 n/a 916/800/120/97/136 50 / 150 / 75 53 - 58
AR1-00N 45.00 24.0 n/a 1040/900/125/104/145 50 / 150 / 75 60 - 65

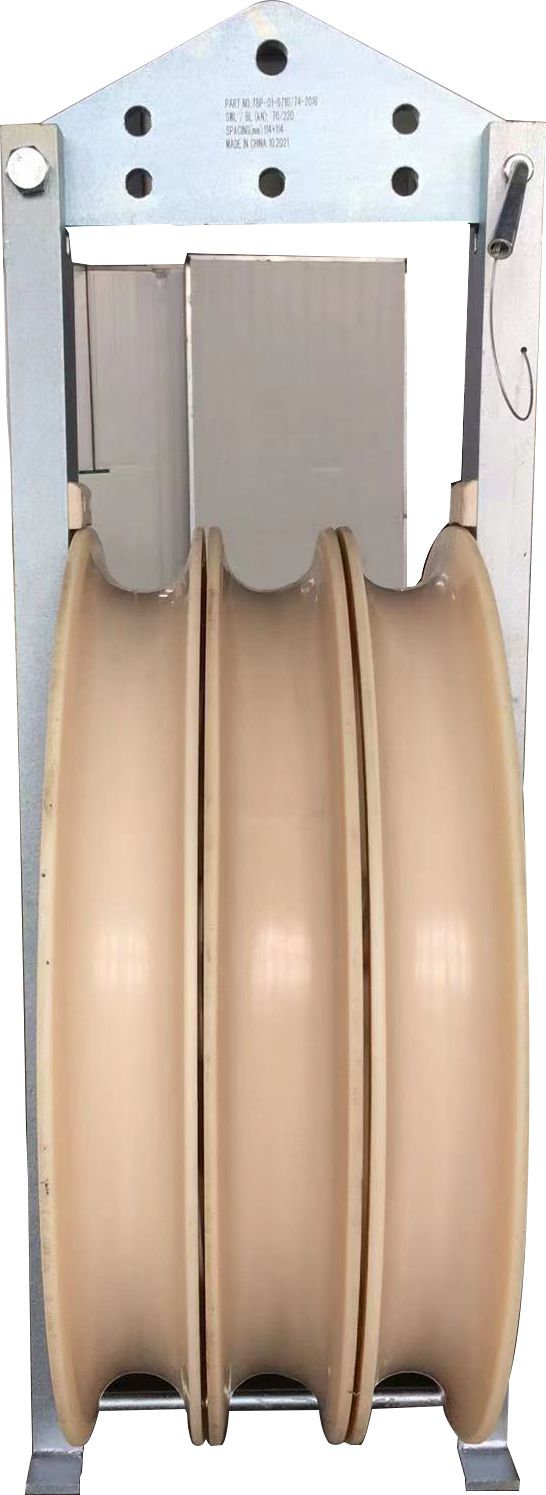

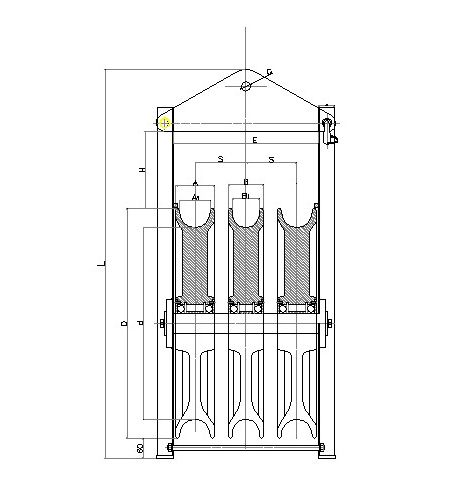

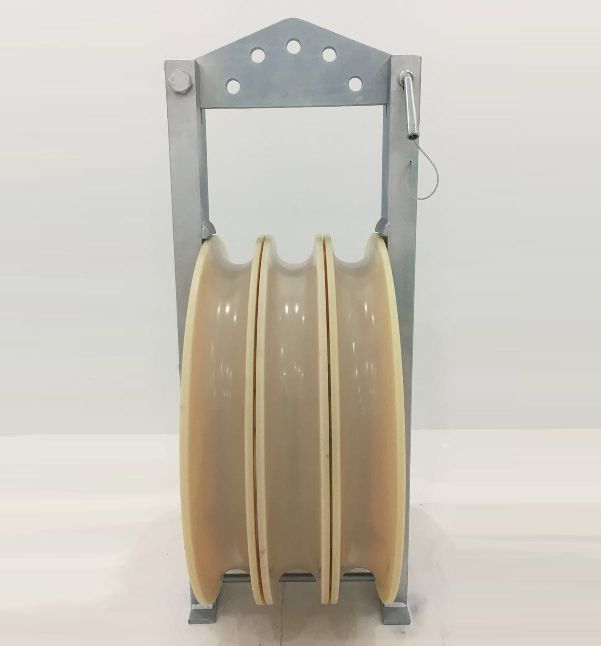

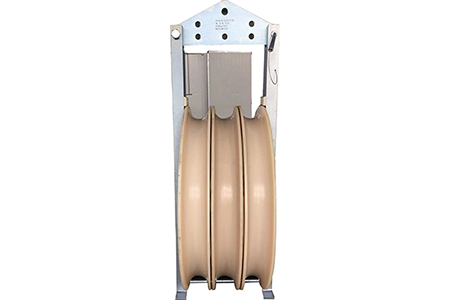

بكرة توتير بثلاث عجلات من النايلون

بكرة توتير بثلاث عجلات من النايلون
بكرة توتير بثلاث عجلات من النايلون
الموديل الابعاد ( mm ) SWL/ B.L./P.L. (kN) الوزن (kg)
A1 A B1 B d D S E H L G
AR3-50N 78 100 78 100 408 508 104 322 200 888 23 40 / 120 / 60 52
AR3-60N 78 100 78 100 560 660 104 324 210 1090 23 50 / 150 / 75 76
AR3-61N 88 110 88 110 560 660 114 354 210 1090 23 50 / 150 / 75 83
AR3-71N 88 110 88 110 640 750 114 354 250 1225 25 60 / 180 / 90 93
AR3-85N 93 115 93 115 693 800 120 366 250 1280 25 65 / 195 / 98 102
AR3-81N 88 110 88 110 710 822 115 356 250 1302 25 70 / 220 / 105 115
AR3-82N 98 120 98 120 710 822 125 386 260 1336 30 75 / 225 / 113 122
AR3-91N 98 110 98 110 800 916 115 356 270 1446 30 75 / 225 / 113 123
AR3-92N 98 120 98 120 800 916 125 386 270 1440 30 80 / 240 / 120 128

ملاحظة:
يمكن تخصيص أدوات التعليق في بكرة التوتير حسب طلب الزبون.

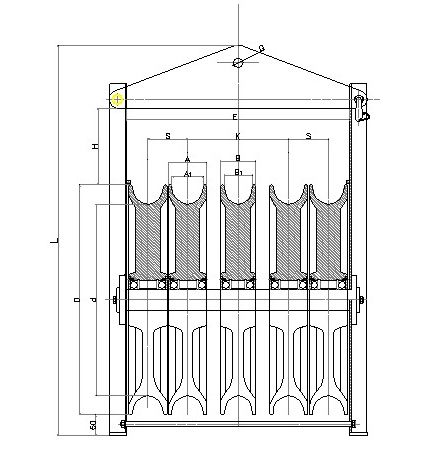

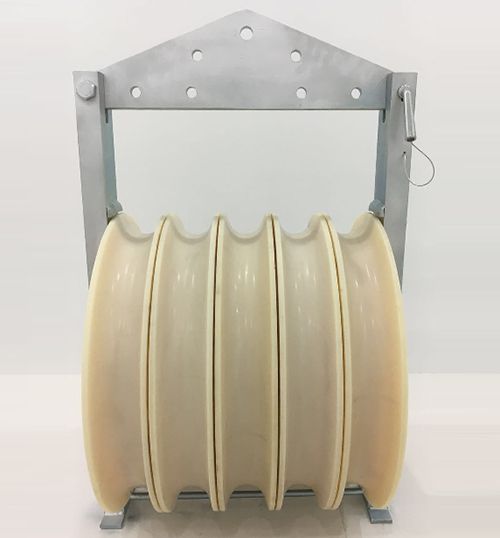

بكرة توتير بخمس عجلات من النايلون

بكرة توتير بخمس عجلات من النايلون
بكرة توتير بخمس عجلات من النايلون
الموديل الابعاد ( mm ) SWL/ B.L. /P.L. (kN) الوزن (kg)
A1 A B1 B d D S K H L E
AR5-50N 78 100 78 100 408 508 104/ 208 200 908 530 50 / 150 / 75 75
AR5-60N/S 78 100 78 100 560 660 104/ 208 215 1110 532 60 / 180 / 90 112/140
AR5-61N/S 88 110 88 110 560 660 114 228 215 1110 582 60 / 180 / 90 121/153
AR5-62N/S 98 120 88 110 560 660 124 238 215 1110 622 65 / 195 / 97 128/160
AR5-71N 88 110 88 110 640 750 114 228 260 1275 582 70 / 210 / 105 145
AR5-85N/S 94 115 92 112 693 800 119 235 270 1310 602 100 / 280 / 150 170/210
AR5-81N/S 88 110 88 110 710 822 115 230 270 1322 586 100 / 280 / 150 175/220
AR3-82N 98 120 98 120 710 822 125 250 270 1322 636 110 / 308 / 165 182
AR5-91N/S 88 110 88 110 800 916 115 230 270 1426 586 120 / 336 / 180 200/250
AR5-92N/S 98 120 98 120 800 916 125 250 270 1426 636 130 / 365 / 195 220/270
AR5-02N/S 104 125 104 125 900 1040 130 260 300 1580 665 150 / 420 / 225 270/340
ملاحظات
  • تعني "N" في الموديل أن العجل الخمس لكتلة التوتير (لبكرة التوتير) كلها مصنوعة من النايلون. كما تعني "S" في الموديل أن العجلة المركزية لكتلة التوتير مصنوعة من الفولاذ، والأربع حزم أخرى مصنوعة من النايلون.
  • يمكن تصنيع تجهيزات التعليق (أدوات التعليق) لكتلة البكرة حسب الطلب.
