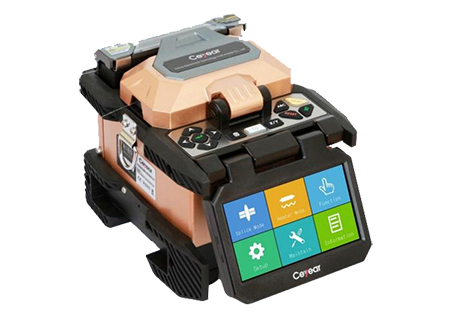

Optical Fiber Fusion Splicer
جهاز اللحام الانصهاري لكابل الألياف الضوئية فئة 6481
Optical Fiber Fusion Splicer
جهاز اللحام الانصهاري لكابل الألياف الضوئية فئة 6481 يستخدم بشكل شائع لربط وحماية جميع أنواع الألياف الضوئية (البصرية)، مثل كابل الألياف الضوئية للاتصالات والألياف الضوئية المطعمة بالإيربيوم. وظائف أداة الربط العينة وفقودات اللحام منخفض للغاية مما يجعلها تلائم أنماط ربط الألياف في بيئات مختلفة. تتوفر أنماط انصهار متعددة وأنماط تسخين لتلبية متطلبات العملاء المختلفة. يصبح تحميل الألياف أكثر ملاءمة ودقة بفضل التجويف السيراميكي عالي الدقة على شكل V، والذي يسهل تنظيفه وصيانته. يدعم جهاز الربط الانصهار ثنائي الاتجاه. الشاشة عبارة عن شاشة لمس مع واجهة مستخدم رسومية (GUI) للتشغيل السلس. بطارية أيون-الليثيوم القياسية القابلة للتوصيل ذات السعة الكبيرة تضمن عمليات ميدانية طويلة. يعمل نظام التعويض البيئي التلقائي على تحسين قدرة جهاز الربط على التكيف بشكل كبير مع البيئات القاسية لضمان عملك بسلاسة واستمرار.
- التركيبة المحكمة، الوزن الخفيف
- اللحام السريع خلال 7 ثواني، التسخين ذو الكفاءة العالية خلال 18 ثانية
- تكبير الصورة 320 مرة، انصهار 5 مم لطول الشق قصير للغاية
- 300 مجموعة من انماط اللحام، 100 مجموعة من أنماط التسخين، 10,000 مجموعة من سجلات الانصهار\64 صورة مخزنة
- دواسة السيراميك، التجويف السيراميكي على شكل V، مشبك التثبيت الكل في واحد
- الانصهار ثنائي الاتجاه، الانصهار الآلي، الانكماش الحراري الذكي
- منفذ USB، منفذ SD كارد، التحديث الآلي بواسطة USB
- بطارية أيون-الليثيوم القياسية المدمجة، ما لا يقل عن 220 مرة من اللحام والتسخين
- واجهة مستخدم رسومية (GUI) وشاشة لمس، سهلة التشغيل
- مقاوم للغبار، مقاوم للماء، مقاوم للصدمات

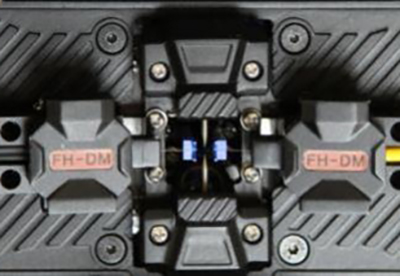

مشبك التثبيت الكل في واحد
يلبي مشبك التثبيت الكل في واحد متطلبات الانصهار للألياف الضوئية المتعددة، الوصلات والأسلاك المعزولة بالمطاط بقطر تكسية من 80 إلى 150 ميكرومتر.

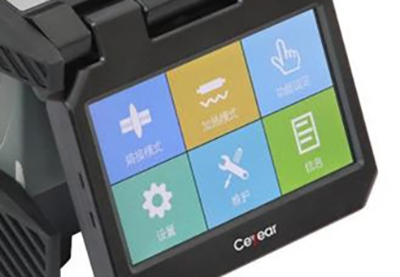

واجهة مستخدم رسومية وشاشة لمس
يمكن للمشغلين إعداد أداة اللحام والحصول على المعلومات ذات الصلة بسهولة حيث تم تصميم 6481 بواسطة واجهة المستخدم الرسومية الحديثة وشاشة اللمس.

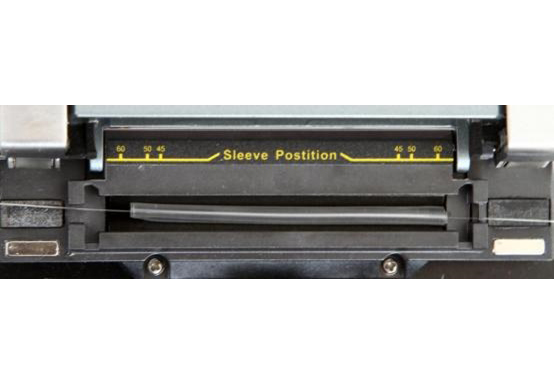

الانكماش الحراري الذكي
لن يعمل السخان حتى يتم اكتشاف الألياف بواسطة الحساس المضمن لتجنب الحروق.

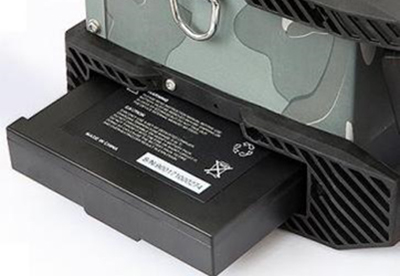

بطارية أيون-الليثيوم القياسية القابلة للتوصيل ذات سعة كبيرة
بطارية أيون الليثيوم المدمجة القابلة للتوصيل ذات السعة الكبيرة تلبي جميع متطلبات العمل (220 مرة من اللحام والتسحين الطبيعي).

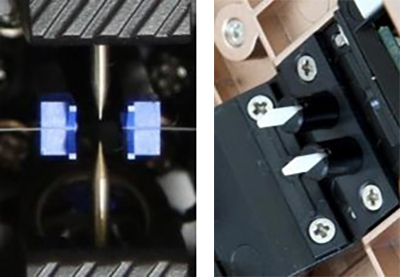

تجويف سيراميكي على شكل V ودواسة السيراميك
التجويف السيراميكي على شكل V يجعل تركيب وتنظيف الألياف الضوئية أكثر دقة وسهولة.

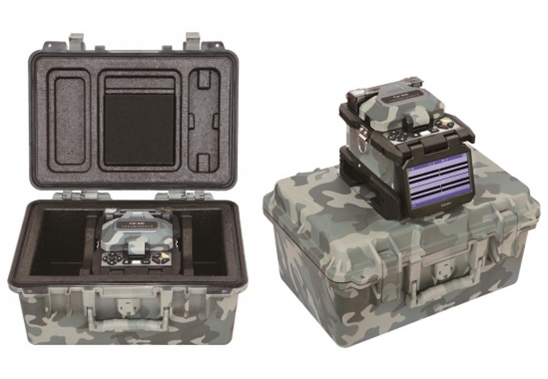

حقيبة قابلة للحمل
الحقيبة القابلة للحمل حفيفة ويمكن استخدامها كمنضدة عمل.

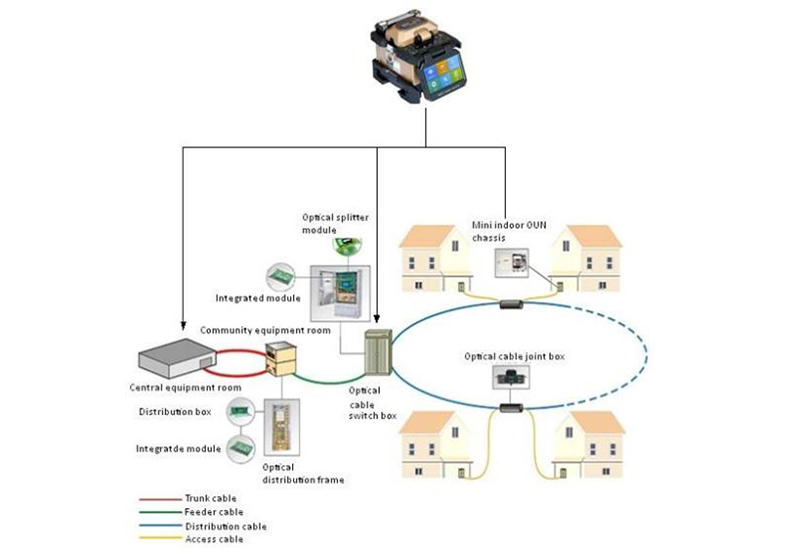

التطبيقات
تتميز بالتصميم المحكم والتشغيل والحمل السهل بالإضافة إلى الهيكل المريح، جهاز لحام الانصهار للألياف الضوئية 6481 يجعل عملك أسهل حتى مع الألياف القصيرة. يمكن استخدام جهاز اللحام على نطاق واسع في الإنشاءات الهندسية لجميع أنواع كابلات الألياف البصرية، صيانة الخطوط، أصلاحات الطوارئ، اختبار الإنتاج وبحوث أجهزة الألياف الضوئية والتدريس في معاهد البحوث.
| الموديل | ||
| عدد المحركات | 6 | 4 |
| طريقة المحاذاة | محاذاة التكسية، محاذاة القلب | |
| الألياف القابلة للتطبيق | أي ألياف بصرية شائعة، ألياف معزولة بالمطاط، والوصلات التي تفي بمتطلبات ITU-TG.651~653، ITU-TG.655 وITU-TG.657. | |
| قطر الألياف الضوئية | التغليف: من 80 إلى 150 ميكرومتر، طبقة الغلاف: من 0.1 إلى 3 مم | |
| طول الشق | من 5 إلى 16 مم (قطر الألياف البصرية المغلفة لا يزيد عن 250 ميكرومتر)؛ 10 مم (قطر الألياف البصرية المغلفة من 0.25 إلى 3 مم) | |
| فاقد اللحام (القياسي) | 0.01 ديسبل (SMF)؛ 0.01 ديسبل (MMF)؛ 0.04 ديسبل (DSF)؛ 0.04 ديسبل (NZDSF) | 0.03 ديسبل (SMF)؛ 0.02 ديسبل (MMF)؛ 0.05 ديسبل (DSF)؛ 0.05 ديسبل (NZDSF) |
| استعادة الفاقد | أفضل من 60 ديسبل | |
| زمن اللحام (القياسي) | 7 ثواني (النمط السريع) | |
| زمن التسحين (القياسي) | 18 ثانية (غلاف الحماية 60 مم) | |
| الشد | من 1.96 إلى 2.25 نيوتن | |
| غلاف الحماية | 60 مم، 40 مم وفئات أغلفة الحماية | |
| عرض الرسومات | شاشة LCD 4.3 بوصة ذات أداء عالي | |
| زمن التكبير | 320 مرة\88 مرة، 700 مرة | 320 مرة\88 مرة |
| مسجل الانصهار | 10000 مجموعة\64 صورة | 10000 مجموعة |
| سعة البطارية | 11.1 فولت، 6800 ملي أمبير ساعة | |
| عمر تشغيل البطارية | دورة الشحن: من 300 إلى 500 عدد، يمكن استبدالها من قبل العملاء | |
| عمر تشغيل الإلكترود | القياسي: 4000 عدد، يمكن استبدالها من قبل العملاء | |
| إضاءة الإنشاء | إضاءة مدمجة ذات سطوع عالي ومساحة إضاءة واسعة | |
| بيئة العمل | درجة الحرارة: من -10 إلى 50 درجة مئوية؛ الرطوبة: من 0 إلى 95% RH، الإرتفاع فوق مستوى سطح البحر: من 0 إلى 6000 متر | |
| واجة التشغيل | GUI | |
| مصدر الطاقة الخارجي | AC: من 100 إلى 240 فولت، 60 هيرتز، من 0 إلى 1.5 أمبير؛ DC: من 10 إلى 15 فولت | |
| المنافذ | USB\SD (أو مخصصة حسب الطلب) | |
| الأبعاد | 120mm (W)×130mm (H)×154mm (D) (بدون وسادة مطاطية مضادة للاهتزاز) | |
| الوزن | 1.8 كجم (بدون بطارية) 2.1 كجم (مع البطارية) | 1.7 كجم كجم (بدون بطارية) 2.0 كجم كجم (مع البطارية) |
